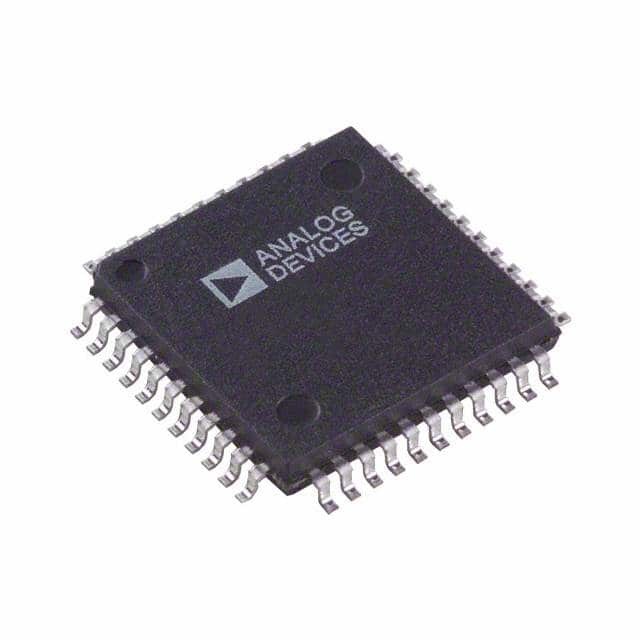

AD1893JSTZ集成电路（IC）音频专用-型号参数

品牌：	AD
型号：	AD1893JSTZ
封装：	LQFP44
批次：	21+
数量：	15000
RoHS：	是
产品种类：	电子元器件
最小工作温度：	-30C
最大工作温度：	130C
最小电源电压：	4.5V
最大电源电压：	7.5V
长度：	1.1mm
宽度：	8.9mm
高度：	1mm

AD1893 SamplePort是一款全数字立体声异步解决采样率接口的采样率转换器(ASRC)以及数字音频设备中的兼容性问题。从概念上讲，该转换器将输入数据插值到非常高的时间分辨率为300ps的内部采样率，然后抽取到所需的输出采样率。AD1893是适用于低成本的16位非变速应用需要低电压、低功率(即电池供电)操作。请参阅AD1890/AD1891数据表了解SamplePort系列。该设备是异步的，因为输入和输出之间的频率和相位关系采样时钟(都是AD1893 ASRC的输入)是任意的并且不需要通过简单的整数比来关联。没有必要显式选择或编程输入和输出采样时钟频率，因为AD1893自动检测到这种关系在两个时钟之间。输入和输出采样时钟频率标称范围为8kHz至56kHz它们之间可以从大约1:2到2:1变化。SamplePort是Analog Devices，Inc.的注册商标。公元1893年低成本SamplePort®16位立体声异步采样率转换器AD1893采用多速率数字信号处理技术从输入样本构建输出样本流流动AD1893的输入字宽为4至16位。较短的输入字在LSB中自动为零。输出字宽为24位。用户可以接收任意数量的输出位的大小。执行内部运算具有22位系数和27位累积。数字以单位增益处理样本。输入和输出控制信号允许与多种DSP芯片、AES/EBU接口的灵活性接收器和发射器以及I2S兼容设备。输入并且输出数据可以独立地为右或左(带有或没有一位时钟延迟)调整到左/右时钟边在右对齐模式下，MSB延迟16位从左/右时钟边缘转变开始的时钟周期。输入和输出数据也可以独立地与单词对齐时钟上升沿。数据对齐选项编码在输入端口和输出端口的两个模式引脚位时钟也可以针对上升沿独立配置主动或下降沿主动操作。AD1893 SamplePort ASRC具有片上数字系数其对应于具有平坦通带、非常窄的过渡带、非常高的过采样0Hz至20kHz的低通滤波器，以及高度的阻带衰减。其中的一个子集滤波器系数是根据输入采样时钟(LR_I)和输出采样时钟(LR_O)，然后这些系数用于FIR卷积器以执行采样率转换。有关更全面的功能描述。低通滤波器具有设计为可保持20kHz的全带宽当输入和输出采样时钟频率一样低时为44.1kHz。
