技术参数
| 品牌： | ADI/亚德诺 |
| 型号： | ADUM1401BRWZ |
| 封装： | SOP16 |
| 批号： | 21+ |
| 数量： | 10000 |
| 类别： | 隔离器 数字隔离器 |
| 制造商： | Analog Devices Inc. |
| 系列： | iCoupler® |
| 隔离式电源： | 无 |
| 通道数： | 4 |
| 输入 - 侧 1/侧 2： | 3/1 |
| 通道类型： | 单向 |
| 电压 - 隔离： | 2500Vrms |
| 共模瞬变抗扰度（最小值）： | 25kV/µs |
| 数据速率： | 10Mbps |
| 传播延迟 tpLH / tpHL（最大值）： | 50ns，50ns |
| 脉宽失真（最大）： | 3ns |
| 上升/下降时间（典型值）： | 2.5ns，2.5ns |
| 电压 - 供电： | 2.7V ~ 5.5V |
| 工作温度： | -40°C ~ 105°C |
| 安装类型： | 表面贴装型 |

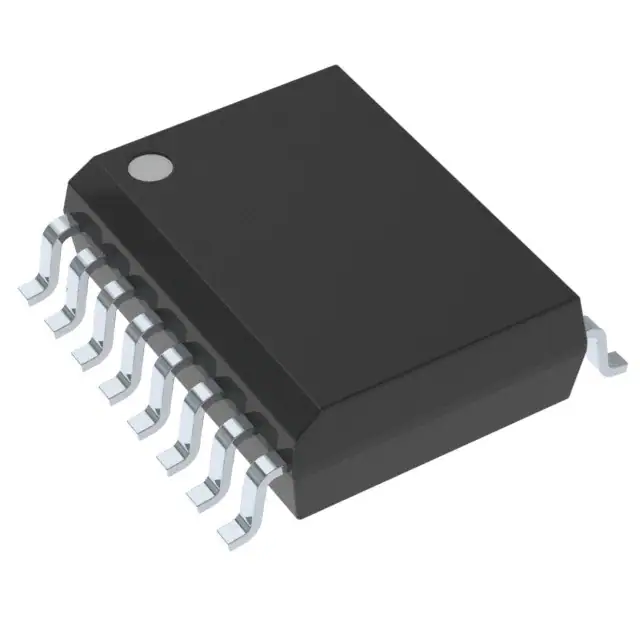

| 封装/外壳： | 16-SOIC（0.295"，7.50mm 宽） |
ADuM1400/ADuM1401/ADuM102'是基于模拟设备公司iCouplertechnology的四通道数字隔离器。这些隔离元件结合了高速CMOS和单片空气芯变压器技术，提供了优于光耦器件等替代品的卓越性能特性。通过避免使用LED和光电二极管，iCoupler设备解决了通常与光耦合器相关的设计难题。简单的iCoupler数字接口和稳定的性能特性消除了典型的光耦对不确定电流传输比、非线性传输函数以及温度和寿命影响的担忧。这些iCoupler产品消除了对外部驱动器和其他离散组件的需求。此外，iCoupler设备在相当的信号数据速率下消耗的功率是光耦的十分之一到六分之一。ADuM1400/ADuM1401/ADuM1402隔离器在各种信道配置和数据速率下提供四个独立的隔离信道（请参阅订购指南）。所有型号的工作电压均在2.7V至5.5V的范围内，提供与低电压系统的兼容性，并实现跨越隔离屏障的电压转换功能。此外，ADuM1400/ADuM1401/ADuM1402提供低脉冲宽度失真（CRW级<2ns）和紧密的通道到通道匹配（CRW级别<2ns）。与其他光耦替代品不同，ADuM1400/ADuM1401/ADuM1402隔离器具有专利Refresh功能，可确保在没有输入逻辑转换的情况下以及在其中一个电源未通电时的直流正确性。
